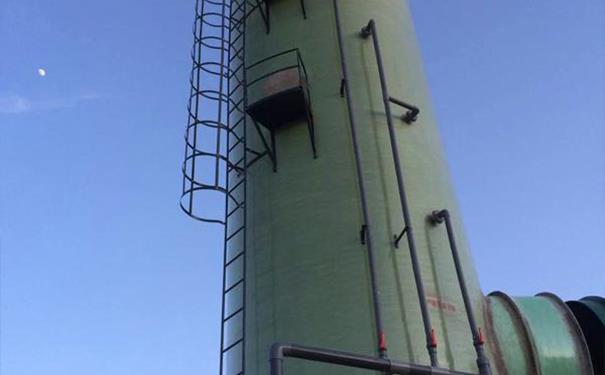

脱硫塔体系中常见的首要设备为吸收塔、烟道、烟囱、脱硫泵、增压风机等首要设备,湿法脱硫等工艺具有介质腐蚀性强、处理烟气温度高、SO2吸收液固体含量大、磨损性强、设备防腐蚀区域大、施工技能质量要求高、防腐蚀失效修理难等特点。
(1)烟气进入塔体下部,沿切向进入塔内,采用多层喷淋,对喷无死角,使烟气与吸收液充分混合,雾化喷嘴采用模块组合形成,采用内插入梭形喷嘴系统,形成双文丘里通道。喷嘴采用工程塑料或不锈钢螺旋喷嘴,耐腐蚀,耐磨损,不易堵塞,增强脱硫脱硝效率。
(2)在离心力的作用下,烟尘和水雾做趋壁运动,碰到湿壁后被捕集,在塔体内烟气经旋流上升,气流被分割成若干个层面,并与来自上部的吸附液无数次接触碰撞,经过多层处理,一系列物理和化学反应后完成除尘脱硫任务,后经过旋流板、除雾器扑集后,完成烟气含水率7.5‰后排放。
在湿式中,烟气与脱硫浆料塔发生逆流接触,烟气与浆液之间存在较大的温差和水汽浓度差。在此过程中,由于惯性、截留、热游泳和扩散游泳等原因,颗粒沉积在液滴表面。
提出了惯性拦截和热游泳条件下粒子捕获效率的计算公式。Waldmann提出了一个计算扩散游泳捕集效率的公式。计算结果表明,液滴与周围环境温差引起的热游动力和扩散游动力将大大提高颗粒的捕集效率在用脱硫塔预测喷淋捕集效率时,用Waldmann的计算公式计算了粒子的捕集效率。结果表明,模拟结果与实验结果存在数量级差异。
